Кольцо пружинное ГОСТ 13943-86 упорное плоское внутреннее эксцентрическое

  • Кольцо пружинное ГОСТ 13943-86 упорное плоское внутреннее эксцентрическое
Характеристики
Аналог: DIN 472
Класс точности: А, В, С
Материал: Сталь
Размеры: Диаметр от 8 до 320 мм
  • 0.70 руб.
Доступность: Под заказ
  • Код товара: ГОСТ 13943-86
Не нашли нужный материал или крепеж?
Отправьте нам заявку - мы изготовим.
Для более подробной консультации позвоните +7 (495) 505-01-10 или напишите нам письмо на

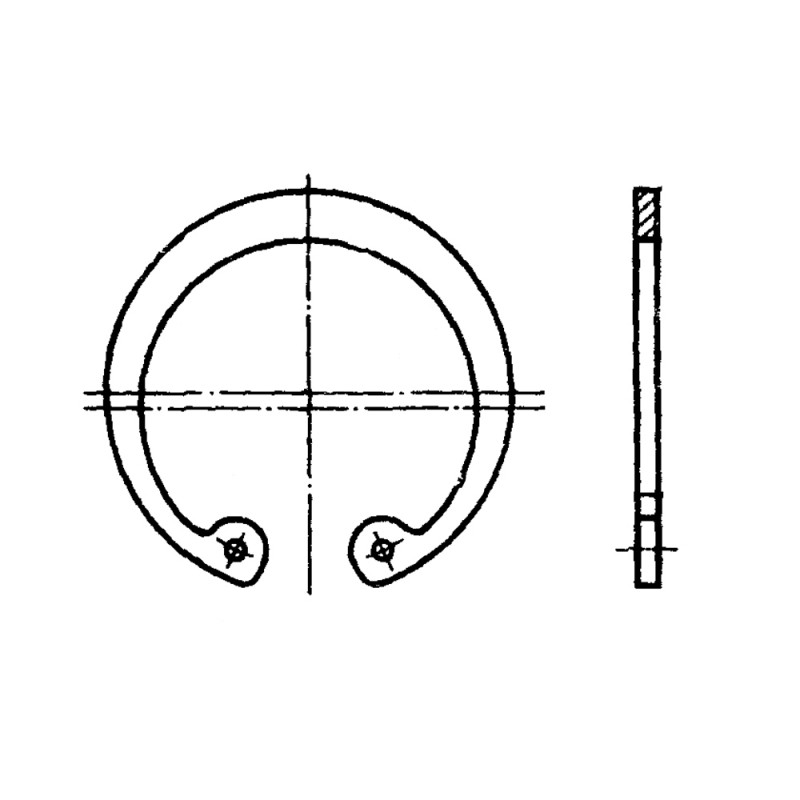

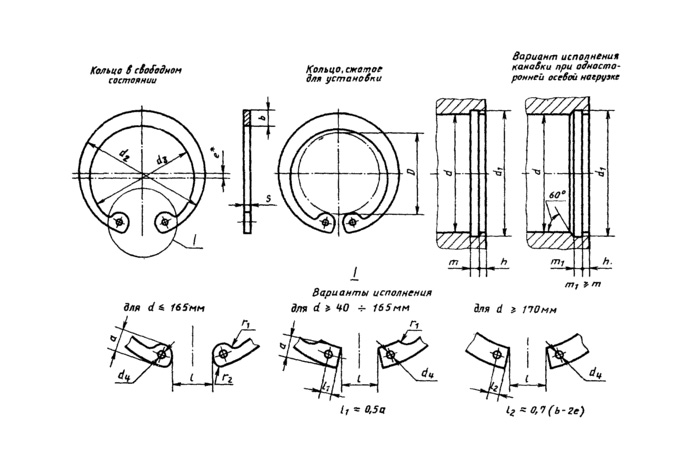

ГОСТ 13943-86 - кольца пружинные упорные плоские внутренние эксцентрические и канавки для них

Пружинное упорное плоское внутреннее эксцентрическое применяется для закрепления от осевого смещения подшипников качания и других деталей.

Посмотреть документацию по ГОСТ 13943-86



d d2 d3 d4 s b a не более  l r2 не более r1 D не более e d1 m H13 h, не менее Допускаемая осевая накгрузка kH
Номин. Пред.откл. Номин. Пред.откл.
8 8.8 +0.36/-0.18 7.2 1.0 0.8 1.1 2.4 3.0 1.0 1.2 2.8 0.3 8.5 +0.09 0.9 0.75 1.68
9 9.8 +0.36/-0.18 7.9 1.0 0.8 1.3 2.5 3.5 1.0 1.2 3.5 0.35 9.5 +0.09 0.9 0.75 1.76
10 10.8 +0.36/-0.18 8.9 1.5 1.0 1.4 3.2 3.5 1.0 1.6 3.1 0.45 10.5 +0.11 1.2 0.75 1.96
11 11.8 +0.36/-0.18 9.8 1.5 1.0 1.5 3.3 4.0 1.0 1.6 3.9 0.5 11.5 +0.11 1.2 0.75 2.17
12 13.0 +0.36/-0.18 10.6 1.5 1.0 1.7 3.4 4.0 1.0 1.7 4.7 0.5 12.7 +0.11 1.2 1.1 3.33
13 14.1 +0.36/-0.18 11.5 1.5 1.0 1.8 3.6 4.0 1.0 1.8 5.3 0.5 13.8 +0.11 1.2 1.2 4.11
14 15.1 +0.36/-0.18 12.3 1.7 1.0 1.9 3.7 4.5 1.0 1.8 6.0 0.5 14.8 +0.11 1.2 1.2 4.32
15 16.2 +0.36/-0.18 13.2 1.7 1.0 2.0 3.7 4.5 1.0 1.8 7.0 0.5 15.9 +0.11 1.2 1.4 5.30
16 17.3 +0.36/-0.18 14.3 1.7 1.0 2.0 3.8 5.0 1.0 1.9 7.7 0.5 17.0 +0.11 1.2 1.5 6.46
17 18.4 +0.42/-0.21 15.2 1.7 1.0 2.1 3.9 5.0 1.0 1.9 8.4 0.5 18.0 +0.11 1.2 1.5 6.86
18 19.6 +0.42/-0.21 16.2 2.0 1.0 2.2 4.1 6.0 1.0 2.0 8.9 0.5 19.2 +0.21 1.2 1.8 7.86
19 20.6 +0.42/-0.21 17.4 2.0 1.0 2.2 4.1 6.0 1.0 2.0 9.8 0.6 20.2 +0.21 1.2 1.8 9.20
20 21.8 +0.42/-0.21 18.4 2.0 1.0 2.3 4.2 6.0 2.0 2.5 10.6 0.6 21.4 +0.21 1.2 2.1 11.0
21 22.8 +0.42/-0.21 19.2 2.0 1.0 2.4 4.2 6.0 2.0 2.5 11.6 0.6 22.4 +0.21 1.2 2.1 11.8
22 23.8 +0.42/-0.21 20.2 2.0 1.0 2.5 4.2 6.0 2.0 2.5 12.6 0.7 23.4 +0.21 1.2 2.1 12.7
23 24.9 +0.42/-0.21 21.3 2.0 1.2 2.5 4.2 7.0 2.0 2.5 13.6 0.7 24.5 +0.21 1.4 2.3 13.7
24 25.9 +0.42/-0.21 22.1 2.0 1.2 2.6 4.4 7.0 2.0 2.5 14.2 0.7 25.5 +0.21 1.4 2.3 14.5
25 26.9 +0.42/-0.21 23.1 2.0 1.2 2.7 4.5 7.0 2.0 2.5 15.0 0.8 26.5 +0.21 1.4 2.3 14.7
26 28.0 +0.42/-0.21 24.0 2.0 1.2 2.8 4.7 7.0 2.0 3.0 15.6 0.8 27.5 +0.21 1.4 2.3 15.5
28 30.2 +0.50/-0.25 26.0 2.0 1.2 2.9 4.8 8.0 2.0 3.0 17.4 0.8 29.5 +0.21 1.4 2.3 17.2
29 31.2 +0.50/-0.25 27.2 2.0 1.2 2.9 4.8 8.0 2.0 3.0 18.4 0.9 30.5 +0.25 1.4 2.3 17.6
30 32.2 +0.50/-0.25 28.0 2.0 1.2 3.0 4.8 8.0 2.0 3.0 19.4 0.9 31.5 +0.25 1.4 2.3 18.0
32 34.5 +0.50/-0.25 29.9 2.5 1.2 3.2 5.4 9.0 2.0 3.5 20.2 0.9 33.8 +0.25 1.4 2.7 23.5
34 36.5 +0.50/-0.25 31.7 2.5 1.2 3.3 5.4 9.0 2.0 3.5 22.2 0.9 35.8 +0.25 1.4 2.7 23.5
35 37.8 +0.50/-0.25 32.8 2.5 1.2 3.4 5.4 10.0 2.0 3.5 23.2 0.9 37.0 +0.25 1.4 3.0 28.2
36 38.8 +0.50/-0.25 33.8 2.5 1.2 3.5 5.4 10.0 2.0 3.5 24.2 1.0 38.0 +0.25 1.4 3.0 29.0
37 39.8 +0.50/-0.25 34.6 2.5 1.2 3.6 5.5 10.1 2.0 3.5 25.0 1.0 39.0 +0.25 1.4 3.0 29.8
38 40.8 +0.50/-0.25 35.4 2.5 1.2 3.7 5.5 10.0 2.0 3.5 26.0 1.0 40.0 +0.25 1.4 3.0 31.6
40 43.5 +0.78/-0.39 37.7 2.5 1.7 3.9 5.8 12.0 2.0 4.5 27.4 1.0 42.5 +0.25 1.9 3.8 40.4
42 45.5 +0.78/-0.39 39.3 2.5 1.7 4.1 5.9 12.0 2.0 4.5 29.2 1.0 44.5 +0.25 1.9 3.8 43.0
45 48.5 +0.78/-0.39 42.1 2.5 1.7 4.2 6.2 14.0 2.0 5.0 31.6 1.0 47.5 +0.25 1.9 3.8 45.2
46 49.5 +0.78/-0.39 43.1 2.5 1.7 4.3 6.3 14.0 2.0 5.0 32.2 1.1 48.5 +0.25 1.9 3.8 46.0
47 50.6 +0.92/-0.46 44.0 2.5 1.7 4.4 6.4 14.0 2.0 5.0 33.2 1.1 49.5 +0.25 1.9 3.8 47.2
48 51.6 +0.92/-0.46 44.8 2.5 1.7 4.5 6.4 14.0 2.0 5.0 34.6 1.1 50.5 +0.30 1.9 3.8 48.2
50 54.2 +0.92/-0.46 47.2 2.5 1.7 4.6 6.5 14.0 2.0 5.0 36.0 1.1 53.0 +0.30 1.9 4.5 60.7
52 56.2 +0.92/-0.46 49.4 2.5 1.7 4.7 6.7 16.0 2.0 5.5 37.6 1.3 55.0 +0.30 1.9 4.5 62.9
54 58.2 +0.92/-0.46 51.2 2.5 1.7 4.8 6.7 16.0 2.0 5.5 39.6 1.3 57.0 +0.30 1.9 4.5 64.7
55 59.2 +0.92/-0.46 51.8 2.5 1.7 5.0 6.8 16.0 2.0 5.5 40.4 1.3 58.0 +0.30 1.9 4.5 66.4
56 60.2 +0.92/-0.46 52.6 2.5 1.7 5.1 6.8 16.0 2.0 5.5 41.4 1.3 59.0 +0.30 1.9 4.5 67.5
58 62.2 +0.92/-0.46 54.4 2.5 1.7 5.2 6.9 16.0 2.0 6.0 43.2 1.3 61.0 +0.30 1.9 4.5 69.6
60 64.2 +0.92/-0.46 56.0 2.5 1.7 5.4 7.3 16.0 2.0 6.0 44.4 1.3 63.0 +0.30 1.9 4.5 72.5
62 66.2 +0.92/-0.46 57.8 2.5 1.7 5.5 7.3 16.0 2.0 6.0 46.4 1.3 65.0 +0.30 1.9 4.5 74.7
65 69.2 +0.92/-0.46 60.2 3.0 1.7 5.8 7.6 16.0 2.0 6.0 48.8 1.3 68.0 +0.30 1.9 4.5 78.2
68 72.5 +0.92/-0.46 62.9 3.0 1.7 6.1 7.8 16.0 2.0 6.0 51.4 1.3 71.0 +0.30 1.9 4.5 81.7
70 74.5 +0.92/-0.46 65.1 3.0 1.7 6.2 7.8 16.0 2.0 6.0 53.4 1.5 73.0 +0.30 1.9 4.5 84.2
72 76.5 +0.92/-0.46 66.7 3.0 1.7 6.4 7.8 18.0 2.0 6.0 55.4 1.5 75.0 +0.30 1.9 4.5 86.1
75 79.5 +0.92/-0.46 69.3 3.0 1.7 6.6 7.8 18.0 2.0 6.0 58.4 1.5 78.0 +0.30 1.9 4.5 90.0
78 82.5 +1.08/-0.54 71.9 3.0 2.0 6.8 8.5 18.0 2.0 6.5 60.0 1.5 81.0 +0.35 2.2 4.5 93.5
80 85.5 +1.08/-0.54 74.5 3.0 2.0 7.0 8.5 18.0 2.0 6.5 62.0 1.5 83.5 +0.35 2.2 5.3 112
82 87.5 +1.08/-0.54 76.5 3.0 2.0 7.0 8.5 18.0 2.0 6.5 64.0 1.5 85.5 +0.35 2.2 5.3 115
85 90.5 +1.08/-0.54 79.1 3.5 2.0 7.2 8.6 20.0 2.0 7.0 66.8 1.5 88.5 +0.35 2.2 5.3 119
88 93.5 +1.08/-0.54 81.7 3.5 2.0 7.4 8.6 20.0 2.0 7.0 69.8 1.5 91.5 +0.35 2.2 5.3 123
90 95.5 +1.08/-0.54 83.9 3.5 2.0 7.6 8.6 20.0 2.0 7.0 71.8 1.8 93.5 +0.35 2.2 5.3 126
92 97.5 +1.08/-0.54 85.5 3.5 2.0 7.8 8.7 20.0 2.0 7.0 73.6 1.8 95.5 +0.35 2.2 5.3 129
95 100.5 +1.08/-0.54 87.9 3.5 2.0 8.1 8.8 20.0 2.0 7.5 76.4 1.8 98.5 +0.35 2.2 5.3 133
98 103.5 +1.08/-0.54 90.5 3.5 2.0 8.3 9.0 20.0 2.0 7.5 79.0 1.8 101.5 +0.35 2.2 5.3 137
100 105.5 +1.08/-0.54 92.3 3.5 2.0 8.4 9.0 20.0 2.0 7.5 81.0 1.8 103.5 +0.35 2.2 5.3 139
102 108.0 +1.08/-0.54 94.6 3.5 2.5 8.5 9.2 22.0 2.0 7.5 82.6 1.8 106.0 +0.54 2.8 6.0 163
105 111.0 +1.08/-0.54 97.2 3.5 2.5 8.7 9.2 22.0 2.0 7.5 85.6 1.8 109.0 +0.54 2.8 6.0 168
108 114.0 +1.08/-0.54 99.8 3.5 2.5 8.9 9.5 22.0 2.0 7.5 88.0 1.8 112.0 +0.54 2.8 6.0 173
110 116.0 +1.08/-0.54 102.2 3.5 2.5 9.0 10.4 22.0 2.0 8.5 88.2 2.1 114.0 +0.54 2.8 6.0 176
112 118.0 +1.08/-0.54 104.0 3.5 2.5 9.1 10.5 22.0 2.0 8.5 90.0 2.1 116.0 +0.54 2.8 6.0 179
115 121.5 +1.26/-0.63 107.1 3.5 2.5 9.3 1.5 22.0 2.0 8.5 93.0 2.1 119.0 +0.54 2.8 6.0 183
120 126.5 +1.26/-0.63 111.3 4.0 2.5 9.7 11.0 22.0 2.0 8.5 97.0 2.1 124.0 +0.63 2.8 6.0 191
125 131.5 +1.26/-0.63 116.3 4.0 2.5 10.0 11.0 22.0 2.0 8.5 102.0 2.4 129.0 +0.63 2.8 6.0 197
130 136.5 +1.26/-0.63 120.9 4.0 2.5 10.2 11.0 24.0 2.0 8.5 107.0 2.4 134.0 +0.63 2.8 6.0 207
135 141.5 +1.26/-0.63 125.3 4.0 2.5 10.5 11.2 24.0 2.0 10.0 112.0 2.4 139.0 +0.63 2.8 6.0 214
140 146.5 +1.26/-0.63 129.9 4.0 2.5 10.7 11.2 24.0 2.0 10.0 117.0 2.4 144.0 +0.63 2.8 6.0 222
145 151.5 +1.26/-0.63 134.5 4.0 2.5 10.9 11.4 24.0 2.0 10.0 122.0 2.4 149.0 +0.63 2.8 6.0 230
150 157.5 +1.26/-0.63 140.5 4.0 3.0 11.2 12.0 28.0 3.0 10.0 125.0 2.7 155.0 +0.63 3.4 7.5 298
155 162.5 +1.26/-0.63 145.1 4.0 3.0 11.4 12.0 28.0 3.0 10.0 130.0 2.7 160.0 +0.63 3.4 7.5 309
160 167.5 +1.26/-0.63 149.7 4.0 3.0 11.6 13.0 28.0 3.0 10.0 133.0 2.7 165.0 +0.63 3.4 7.5 319
165 172.5 +1.26/-0.63 152.5 4.0 3.0 11.8 13.0 28.0 3.0 10.0 138.0 1.8 170.0 +0.63 3.4 7.5 328
170 177.5 +1.26/-0.63 156.7 3.0 3.0 12.2   28.0     145.0 1.8 175.0 +0.63 3.4 7.5 338
175 182.5 +1.44/-0.72 161.3 3.0 3.0 12.7   28.0     149.0 2.1 180.0 +0.63 3.4 7.5 348
180 188.0 +1.44/-0.72 165.8 3.0 3.0 13.2   28.0     153.0 2.1 185.0 +0.72 3.4 7.5 358
185 193.0 +1.44/-0.72 169.8 3.0 3.0 13.7   28.0     157.0 2.1 190.0 +0.72 3.4 7.5 368
190 198.0 +1.44/-0.72 174.6 3.0 3.0 13.8   28.0     162.0 2.1 195.0 +0.72 3.4 7.5 377
195 203.0 +1.44/-0.72 179.6 3.0 3.0 13.8   30.0     167.0 2.1 200.0 +0.72 3.4 7.5 385
200 208.0 +1.44/-0.72 184.2 3.0 3.0 14.0   30.0     171.0 2.1 205.0 +0.72 3.4 7.5 394
210 218.0 +1.44/-0.72 194.2 3.0 3.0 14.0   30.0     181.0 2.1 215.0 +0.72 3.4 7.5 416
215 224.0 +1.44/-0.72 200.2 3.0 3.0 14.0   30.0     186.0 2.1 221.0 +0.72 3.4 9.0 512
220 229.0 +1.44/-0.72 205.2 3.0 3.0 14.0   32.0     191.0 2.1 226.0 +0.72 3.4 9.0 523
225 234.0 +1.44/-0.72 210.2 3.0 3.0 14.0   32.0     196.0 2.1 231.0 +0.72 3.4 9.0 535
230 239.0 +1.44/-0.72 215.2 3.0 3.0 14.0   32.0     201.0 2.1 236.0 +0.72 3.4 9.0 548
240 249.0 +1.44/-0.72 225.2 3.0 3.0 14.0   32.0     211.0 2.1 246.0 +0.72 3.4 9.0 569
250 259.0 +1.62/-0.81 235.2 3.0 3.0 14.0   32.0     221.0 2.1 256.0 +0.81 3.4 9.0 593
260 271.0 +1.62/-0.81 243.8 3.5 3.0 16.0   36.0     227.0 2.4 268.0 +0.81 3.4 12.0 825
270 281.0 +1.62/-0.81 253.8 3.5 3.0 16.0   36.0     237.0 2.4 278.0 +0.81 3.4 12.0 860
280 291.0 +1.62/-0.81 263.8 3.5 3.0 16.0   36.0     247.0 2.4 288.0 +0.81 3.4 12.0 889
290 301.0 +1.62/-0.81 273.8 3.5 3.0 16.0   36.0     257.0 2.4 298.0 +0.81 3.4 12.0 920
300 311.0 +1.62/-0.81 283.8 3.5 3.0 16.0   36.0     267.0 2.4 308.0 +0.81 3.4 12.0 951
310 321.0 +1.78/-0.89 293.8 3.5 3.0 16.0   36.0     277.0 2.4 318.0 +0.89 3.4 12.0 1000
320 331.0 +1.78/-0.89 303.8 3.5 3.0 16.0   36.0     287.0 2.4 328.0 +0.89 3.4 12.0 1018



Пример условного обозначения пружинного упорного плоского внутреннего экцентрического кольца класса точности А с условным диаметром 30 мм из стали 65Г без покрытия:

Кольцо А30 ГОСТ 13943-86

То же класса точности В, из стали марки 60С2А, с кадмиевым покрытием толщиной 6 мкм хроматированным:

Кольцо В30.60С2А.Кд6.хр ГОСТ 13943-86
